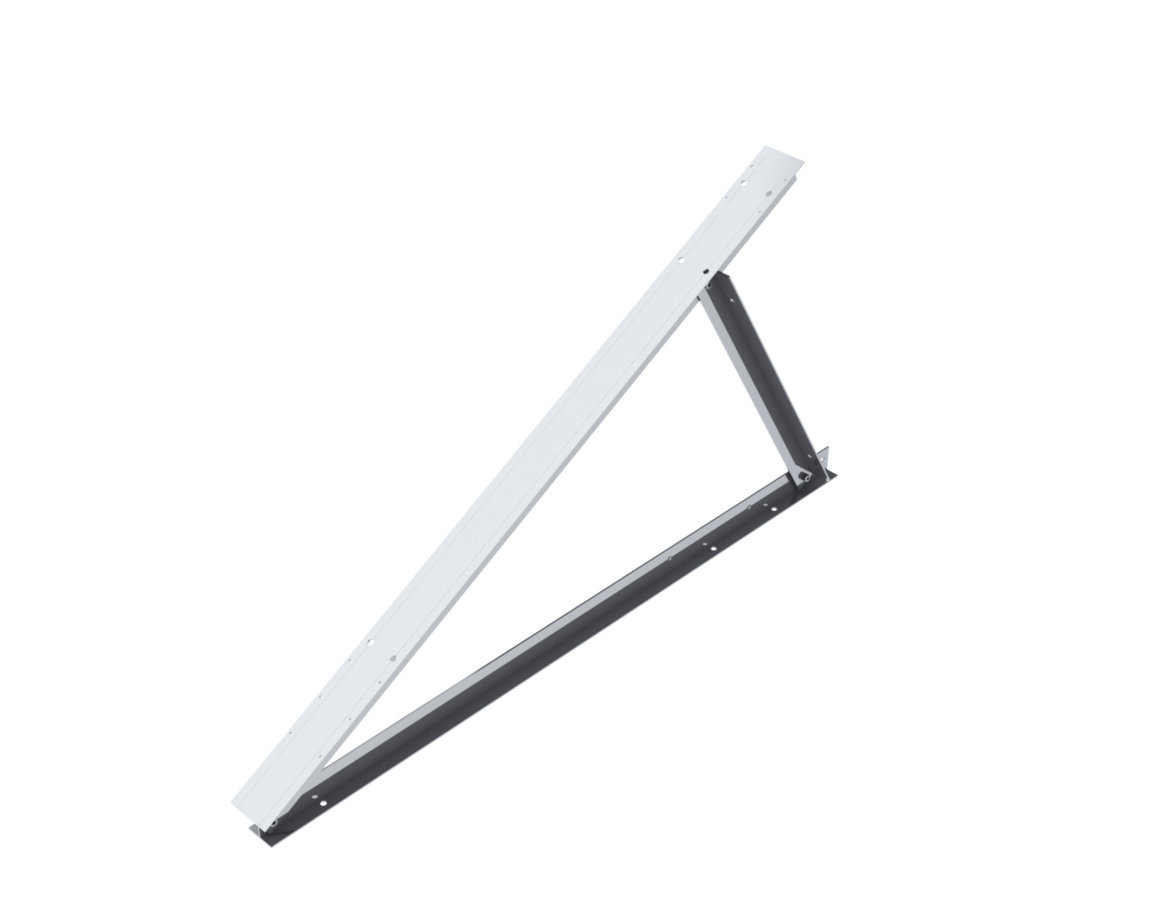

STG-2835 Triangolo GRANDE (PREMONTATO) in ALLUMINIO per inclinazione moduli, regolazioni: 28°-30°-33°-35°, disposizione moduli:VERTICALE (2 PEZZI) - ORB OB620300

STG-2835 Triangolo GRANDE (PREMONTATO) in ALLUMINIO per inclinazione moduli, regolazioni: 28°-30°-33°-35°, disposizione moduli:VERTICALE (2 PEZZI) – ORBIS OB620300

Categoria: ,

Descrizione

TRIANGOLI PREMONTATI GRANDI a inclinazione variabile, 28°-35°, studiati per permettere di fissare, tramite profilati, i moduli fotovoltaici con un’ampia flessibilità installativa. Grazie alla profilatura a’T’ viene garantita una elevata resistenza alle diverse condizioni di vento e neve.



CARATTERISTICHE TECNICHE

  • Materiale: lega di alluminio EN AW-6063 T66
  • Lunghezza Ipotenusa: 1200 mm
  • Spessore Ipotenusa: 2 – 6 mm
  • Spessore Base: 3 mm
  • Spessore cateto Verticale: 3 mm
  • Inclinazioni ammesse: 28° , 30° , 33° , 35°
  • Peso: 2650 g
  • Rotazione pannelli: Verticale o Orizzontale
  • Range Altezza dal suolo elemento di sostegno (*): 28° –> 563 mm; 35° –> 688 mm



* la variazione di altezza si riferisce alla SOLA struttura e non accoppiata al pannello. L’altezza dal suolo effettiva dipende dalle dimensioni del pannello, dalla sua disposizione (orizzontale o verticale) e dal tipo di profilo scelto

MARCHIO

ORBIS

BARCODE

8426709922054

IMMAGINICARATTERISTICHE

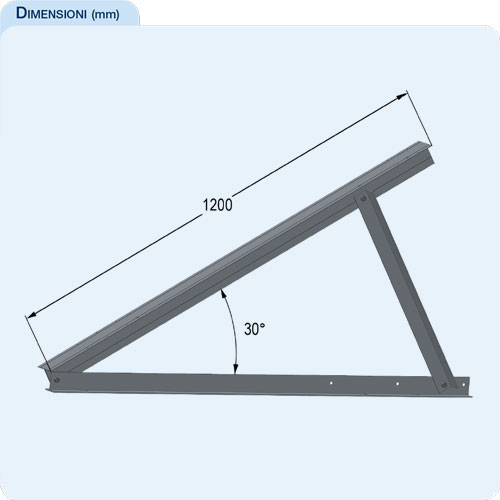

Dim_STG2835

MODELLO

TRIANGOLO GRANDE

MONTAGGIO

moulo FV in verticale (28°-35°)

DIMENSIONI/CAPACITà

appoggio 1200mm

LARGHEZZA PIASTRA DI FISSAGGIO

50

LUNGHEZZA PIASTRA DI FISSAGGIO

1200

ALTEZZA PIASTRA DI MONTAGGIO

50

LARGHEZZA DEL GANCIO

75

SPESSORE DEL GANCIO

2

ADATTO PER FISSAGGIO TETTO INCLINATO

No

ADATTO PER FISSAGGIO TETTO PIANO

Sì

ADATTO PER FISSAGGIO CON TOTALE INTEGRAZIONE AL TETTO

No

ADATTO PER FISSAGGIO FACCIATE

No

ADATTO PER FISSAGGIO SUPERFICI LIBERE

No

ADATTO PER FISSAGGIO DI UN ELEMENTO DI FACCIATA

No

ADATTO PER IL MONTAGGIO COME CORNICIONE DI GRONDA/PROTEZIONE SOLARE

No

CON PIASTRA DI MONTAGGIO

No

REGOLABILE

Sì

PENETRAZIONE TETTO NECESSARIA

Sì

ANGOLO DI INCLINAZIONE

35

ANCORAGGIO

avvitare

ALLINEAMENTO

verticale

COPERTURA TETTO

altri

MATERIALE

alluminio

TRATTAMENTO SUPERFICIE

-
