EASY WING SMALL 42 Profilo in ALLUMINIO per sostegno moduli Fotovoltaici, con ali laterali per fissaggio su grecata, lunghezza 42cm - ORB OB620044

EASY WING SMALL 42 Profilo in ALLUMINIO per sostegno moduli fotovoltaici, con ali laterali per fissaggio su grecata, lunghezza 42cm – ORBIS OB620044

Categoria:

Descrizione

EASY WING SMALL 42 è un profilato di sostegno in alluminio particolarmente adatto per l’ancoraggio dei pannelli fotovoltaici su tettoie di edifici realizzate con pannelli isolanti e coperture grecate. EASY WING SMALL 42 è dotato di una base di appoggio a due ali, che semplifica l’installazione alla tettoia e ne migliora l’ancoraggio.



CARATTERISTICHE TECNICHE



  • Materiale: lega di alluminio EN AW-6060 T6
  • Resistenza a trazione: Rm 190 N/mm2
  • Carico di snervamento: Rp0,2 150 N/mm2
  • Momento d’inerzia Jx: 23.155,26 mm4
  • Modulo di resistenza Wx: 1.345,45 mm3
  • Momento d’inerzia Jy: 119.070,47 mm4
  • Modulo di resistenza Wy: 2.976,76 mm3
  • Peso del profilo al metro: 729 g/m
  • Sezione del profilo: 269,89 mm2
MARCHIO

ORBIS

BARCODE

8426709926335

MODELLO

EASY WING SMALL

DIMENSIONI/CAPACITà

lungh. barra 420mm

IMMAGINICARATTERISTICHE

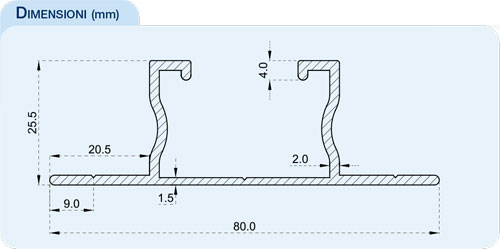

Dim_EasyWingSmall

LUNGHEZZA

0.42

LARGHEZZA

80

ALTEZZA

25.5

MOMENTO DI RESISTENZA WX

1345.45

MOMENTO DI RESISTENZA WY

2976.76

PESO AL METRO

0.729

CON CANALE PER CAVI

No

CANALINA CAVO OPZIONALE

No

MATERIALE

alluminio

TRATTAMENTO SUPERFICIE

-
