Descrizione
ARTICOLI FUORI PRODUZIONE
OB708400 CONTAX D-9073 SO Trifase, Inserzione diretta max. 90A
Contatore digitale a doppia visualizzazione, totale e parziale.
- Contatore statico ad inserzione diretta (cavi passanti)
- Corrente massima: 90 A
- Doppia visualizzazione dellenergia consumata:
- Totale non azzerabile (7 digit)
- Parziale azzerabile (5 digit)
- Uscita impulsi per la visualizzazione a PC
- Indicazioni LED consumo energia attiva ed errata inserzione TA
CARATTERISTICHE TECNICHE
- Alimentazione: 3×230 (400) V (-15%/+10%)
- Frequenza di lavoro: 50/60 Hz
- Corrente base: Ib = 10A
- Corrente massima: IMAX = 90 A
- Assorbimento: < 2,5 VA
- Temperatura di funzionamento: -10 ÷ +45 °C
- Umidità relativa: 10% ÷ 90% non condensante

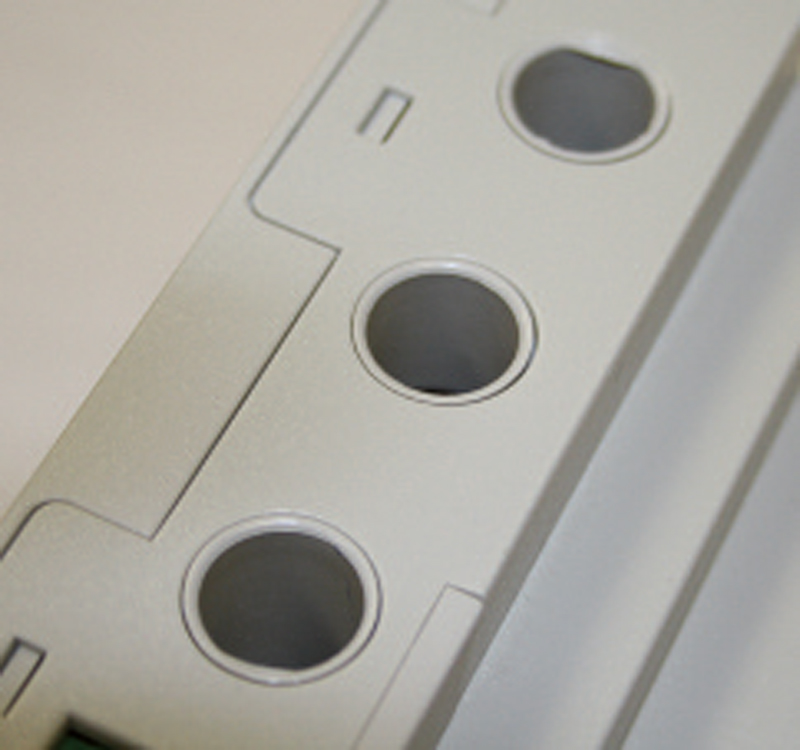

- Tipo di inserzione: diretta per gli ingressi di corrente con isolamento galvanico tra ingresso di tensione e di corrente. Tramite passaggio diretto del conduttore di corrente in sezione verticale sul corpo contenitore Sez. max del conduttore 25 mmq ø max del cavo passante 12,5 mm
- Uscite impulsi: optoisolata tipo open-collector durata impulsi 100 ms ± 15% tensione impulso 9÷24 VDC ± 10% corrente uscita commutabile 20 mA max.

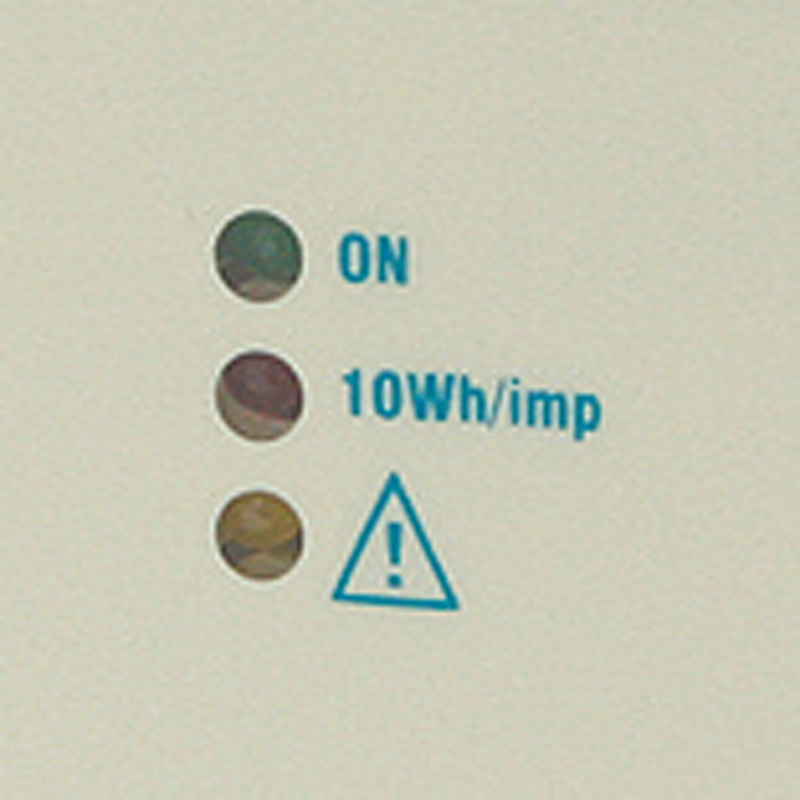

- Leds di segnalazione:
- verde = presenza alimentazione
- rosso = lampeggiante con freq. 10Wh
- giallo = errata inserzione
- Precisione: classe 1 (CEI-EN 62053-21) (Riquadro D)

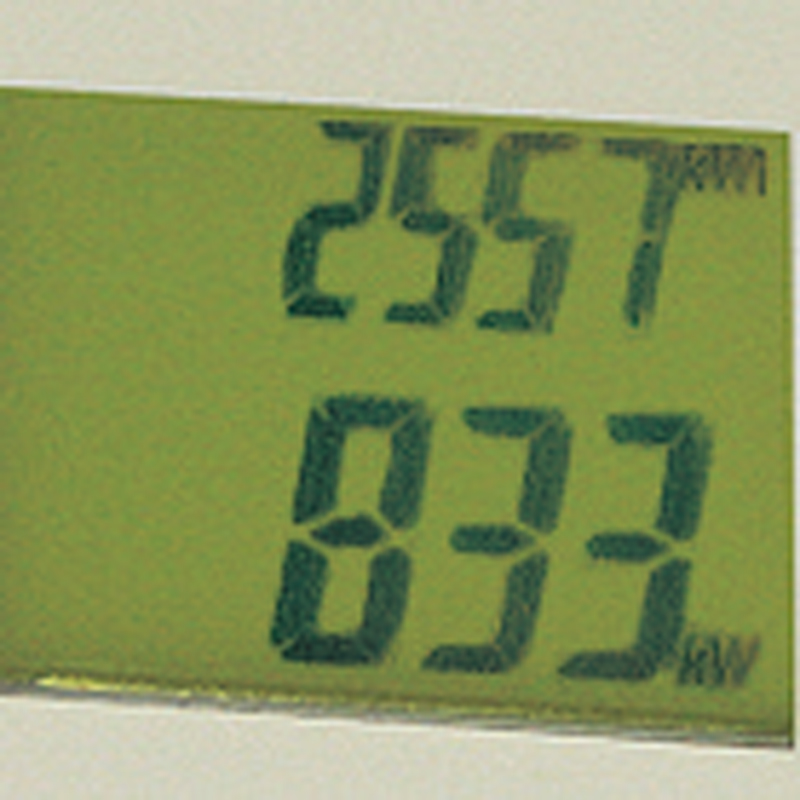

- Visualizzazione: display LCD a 7 + 5 digit
- Risoluzione energia parziale: 10 Wh da 000.00 kWh a 999.99 kWh 100Wh da 1000.0 kWh a 9999.9 kWh
- Risoluzione energia totale: 0.1 kWh da 000000.0 kWh a 999999.9 kWh 1 kWh da 1000000 kWh a 9999999 kWh
- Tensione di isolamento: 4 kV tra uscita impulso e tutti gli altri morsetti 4 kV tra parti accessibili (frontale) e tutti gli altri morsetti
- Contenitore: 7 moduli DIN, colore grigio RAL 7035
- Grado di protezione: IP20/IP51 sul frontale
