Descrizione

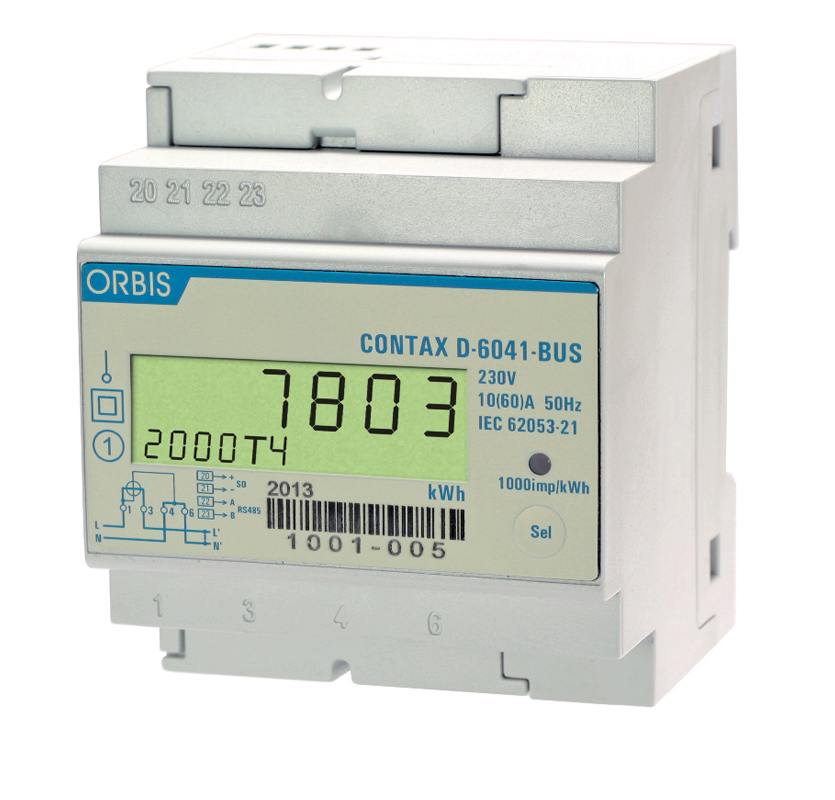

Contatore digitale bidirezionale che permette di controllare il consumo d’energia attiva e reattiva in una determinata installazione.
- Contatore statico ad inserzione diretta con funzioni di analizzatore di rete
- Corrente massima: 60 A
- Possibilità di visualizzare le principali grandezze elettriche istantanee: Tensione, Corrente, Potenza attiva e reattiva, Frequenza e Fattore di potenza (configurabile tramite software via Modbus)
- Indicazione LED consumo energia
- Visualizzazione dell’Energia per fasce orarie (configurabili tramite software via Modbus)
- Registro valori Massimi (tramite software via Modbus) Tensione, Corrente, Energia attiva e Reattiva

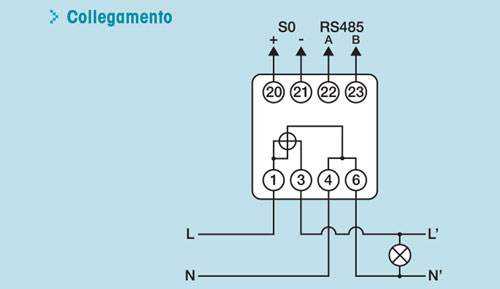

- Lo strumento dispone di una uscita impulsi e di un’uscita seriale RS485 isolata con sistema di comunicazione su protocollo MODBUS

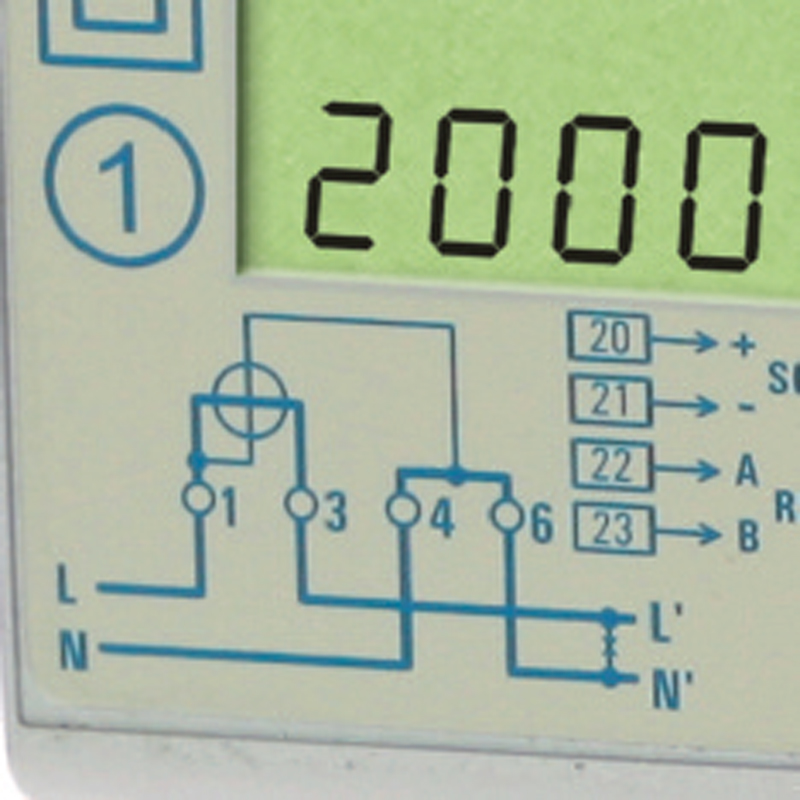

- Il display dei contatori visualizza in sequenza, circa ogni 5 secondi, la data, l’ora corrente e il valore di energia attiva prelevata. Tramite il Software CONTAX D-BUS (scaricabile gratuitamente dal sito www.orbisitalia.it nella sezione download) è possibile configurare, via MODBUS, il contatore in modo che possa visualizzare i valori di Energia attiva e Reattiva prelevata o immessa in rete (come valori totali o suddivisi per fasce orarie), Tensione, Corrente, Potenza, Frequenza, Fattore di potenza
- Sempre tramite il Software CONTAX D-BUS è possibile leggere a PC tutte le grandezze misurate sia come valori istantanei che registrati nel tempo, la curva di carico e la registrazione delle mancanze di rete
CARATTERISTICHE TECNICHE
- Tensione nominale: 230 V
- Range alimentazione: Da -20% a +15% della tensione nominale
- Frequenza nominale: 50 Hz
- Intensità Ib (Imax): 10 (60) A
- Corrente di funzionamento: Da 500 mA a 60 A
- Corrente d’avviamento: 25 mA (con fattore di potenza 1)
- Autoconsumo: Circ. voltmetrico < 1,0 VA e Circ. amperometrico < 0,1 VA
- Classe di precisione: 1 (attiva) – 2 (reattiva)
- Numeratore: 6 digit (non azzerabile)
- Uscita impulsi: Interfaccia : accoppiatore ottico durata impulsi >80 ms, tensione 5÷40 V DC, valori limite 50 V DC 30 mA

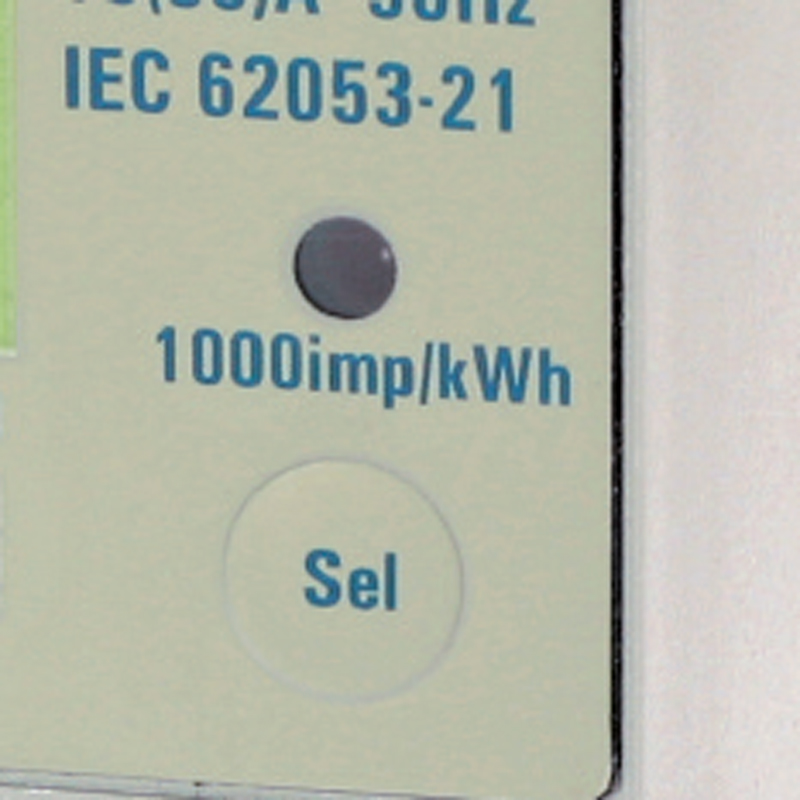

- Lampeggio LED: 1 Wh
- Memoria back-up: EEPROM
- Riserva di carica: Pila al litio: 10 anni a +20 °C
- Temperatura di funzionamento: Da -25 °C a +65 °C
- Grado di protezione: IP 20 come da EN 60529

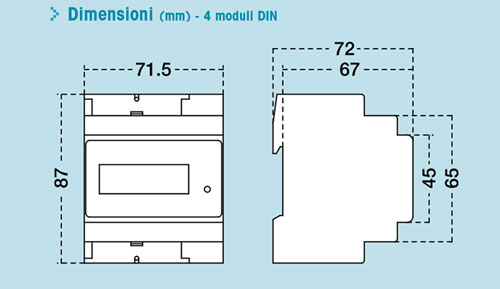

- Installazione: Barra DIN 35 mm secondo EN 60715
