Descrizione

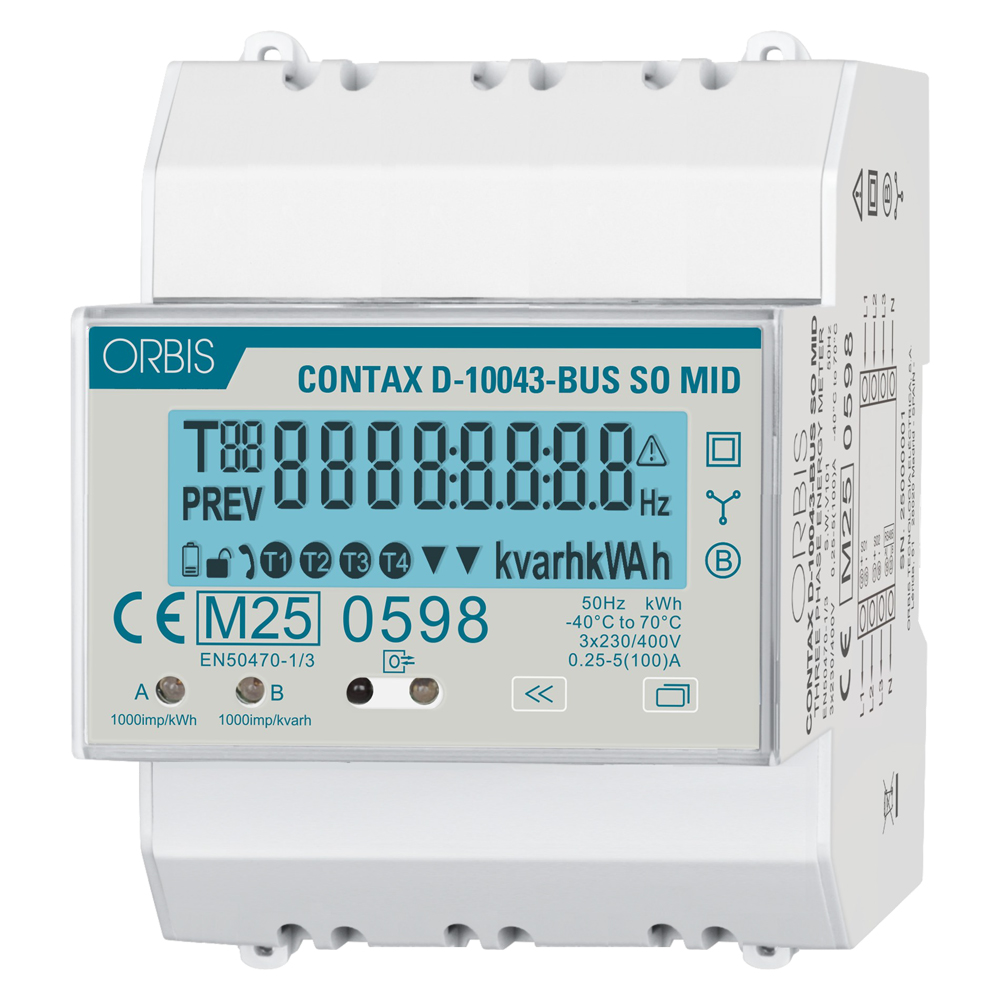

Contatore digitale Trifase Multifunzione
INSERZIONE DIRETTA
Fino ad un massimo di 100 A.
MID
Conforme alla Direttiva MID EN50470-1/3.
BIDIREZIONALE
Modalità di misurazione diretta e inversa.
MULTIFUNZIONE
Parametri energetici misurabili: energia attiva/reattiva totale, energia attiva totale diretta e inversa, oltre ai seguenti valori istantanei: tensione, corrente, potenza attiva, potenza reattiva, potenza apparente, frequenza, fattore di potenza, ecc…
COMUNICAZIONE BUS E USCITE IMPULSI
Comunicazione RS485 ModBUS lettura parametri contatore
Uscita impulsi SO1: Energia attiva totale
Uscita impulsi SO2: Energia reattiva totale
DISPLAY LCD RETROILLUMINATO
Per la visualizzazione a scorrimento dei dati, cambio pagina manuale tramite pulsanti.
VERSATILE
È adatto per sistemi di distribuzione elettrica domestici o com-merciali e sistemi di misurazione fotovoltaici, come stazioni di ricarica per veicoli elettrici e generazione di energia solare.
CARATTERISTICHE TECNICHE
-Alimentazione 3×230(400) V AC ± 5%
-Frequenza 50 Hz ± 5%
-Intensità Ib (Imax) 5 (100) A
-Corrente di funzionamento Da 250 mA a 100 A
-Corrente di avviamento 0,4% Ib
-Autoconsumo <12VA <1W
-Classe di precisione B secondo EN50470-1/3
-Display LCD 6 digit per gli interi + 2 decimali = 999999.99kWh
-Uscita a impulsi
-1000 imp/kWh (LED)
-1000 imp/kvarh (LED)
-Lampeggio LED 1 Wh
-Comunicazione IR, RS485 Modbus
-Velocità di trasmissione 96001920038400115200
-Funzione pulsanti
-sinistro: pagina precedente Scorri pagina
-destro: pagina successiva Scorri pagina
-Riserva di carica Batteria al Litio
-Temperatura di funzionamento da -40°C a +70°C
-Umidità relativa 75% (Non condensante)
-Grado di protezione IP51
-Installazione Barra DIN 35 mm secondo EN 60715
- -Coprimorsetti piombabili Presenti
