Descrizione

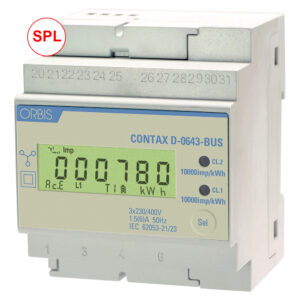

Contatore digitale bidirezionale che permette di controllare il consumo d’energia attiva e reattiva.

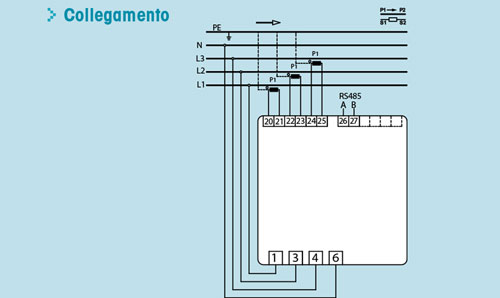

- Contatore statico ad inserzione tramite TA X/5A, con funzioni di analizzatore di rete
- Rapporti di trasformazione selezionabili per TA X/5A:
- 5, 10, 25, 50, 75, 100, 125, 150, 200, 250, 300, 400, 500, 600, 800, 1000, 1500, 2000, 2500, 3000, 3500, 4000, 4500, 5000.
- Possibilità di visualizzare le principali grandezze elettriche istantanee: Tensione, Corrente, Potenza attiva e reattiva, Frequenza e Fattore di potenza (configurabile tramite software via Modbus)
- Indicazione LED consumo energia
- Visualizzazione dellEnergia per fasce orarie (configurabili tramite software via Modbus)
- Registro valori Massimi (tramite software via Modbus) Tensione, Corrente, Energia attiva e Reattiva
- Lo strumento dispone di unuscita seriale RS485 isolata con sistema di comunicazione su protocollo MODBUS
- Il display dei contatori visualizza in sequenza, circa ogni 5 secondi, la data, lora corrente, l’indirizzo del contatore e il valore di energia attiva prelevata. Tramite il Software CONTAX D-BUS è possibile configurare, via MODBUS, il contatore in modo che possa visualizzare i valori di Energia attiva e Reattiva prelevata o immessa in rete (come valori totali o suddivisi per fasci orarie), Tensione, Corrente, Potenza, Frequenza, Fattore di potenza
- Sempre tramite il Software CONTAX D-BUS è possibile leggere a PC tutte le grandezze misurate sia come valori istantanei che registrati nel tempo, la curva di carico e la registrazione della mancanza di rete
CARATTERISTICHE TECNICHE
- Tensione nominale: 3×230 (400) V AC
- Range alimentazione: Da -20% a +15% della tensione nominale
- Frequenza nominale: 50 Hz
- Intensità Ib (Imax): 5 (6) A
- Corrente davviamento: 15 mA
- Autoconsumo: Circ. voltmetrico < 1,5 VA e Circ. amperometrico < 0,1 VA
- Classe di precisione: 1 (attiva) – 2 (reattiva)
- Numeratore: 6 digit (non azzerabile)

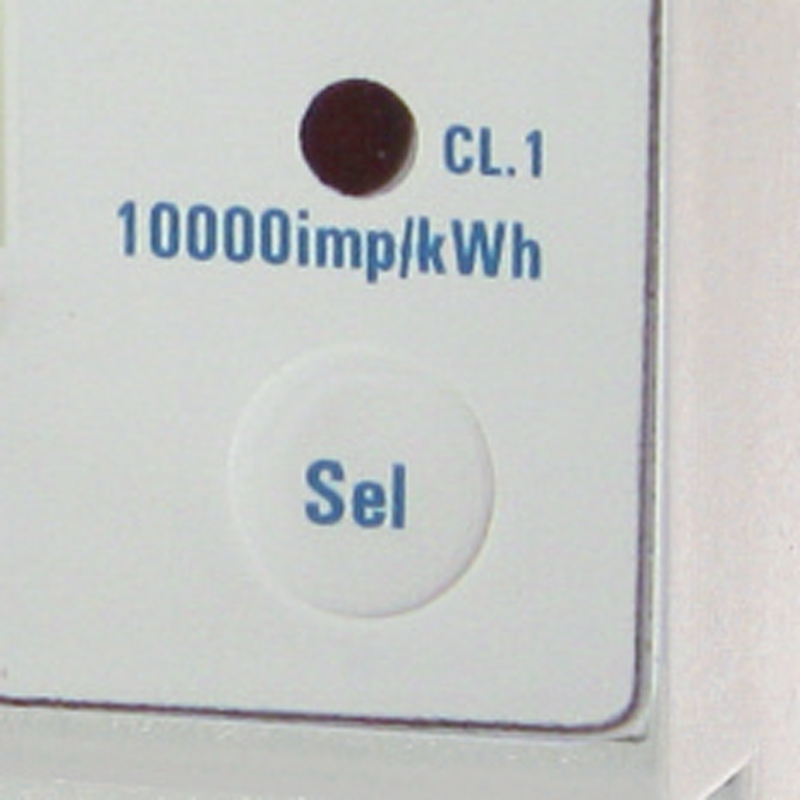

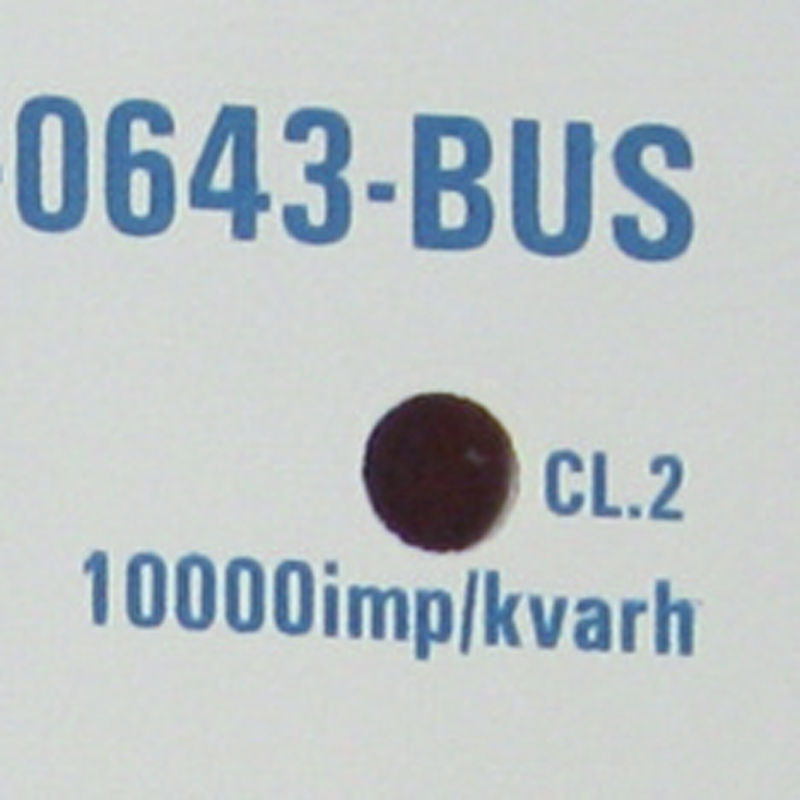

- Lampeggio LED: 0,1 Wh e 0,1 Varh
- Memoria back-up: EEPROM
- Riserva di carica: Pila al litio, 10 anni a +20 °C
- Temperatura di funzionamento: Da -25 °C a +55 °C
- Grado di protezione: IP51 sul frontale e IP20 nel resto dellinvolucro, come da EN 60529

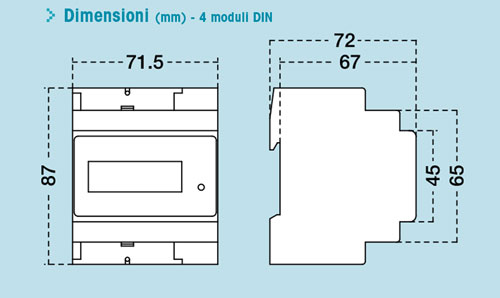

- Installazione: Barra DIN 35 mm secondo EN 60715
