Descrizione

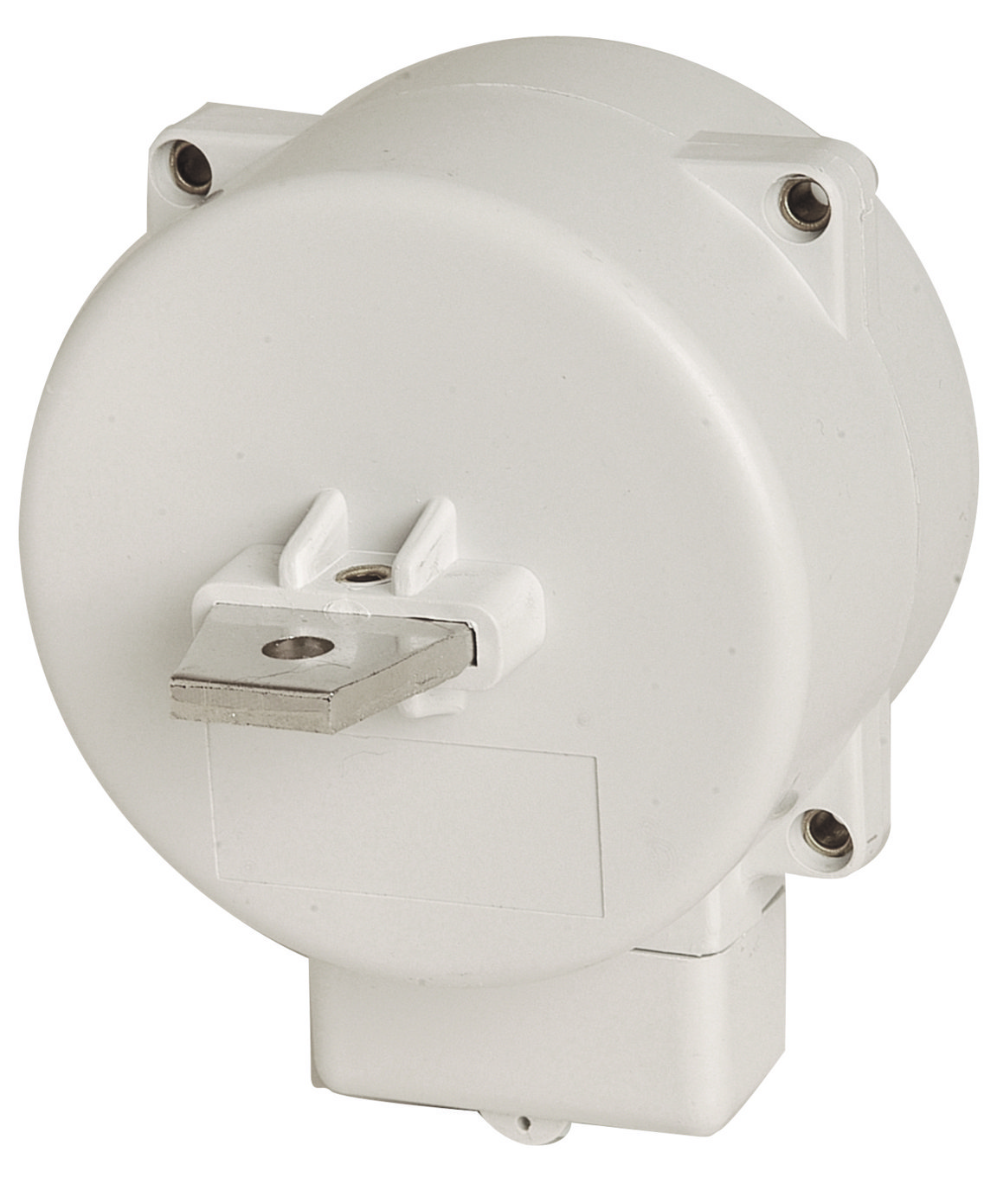

Trasformatori amperometrici a primario avvolto.
- Terminali di connessione del secondario in ottone nichelato
- Materiale del contenitore autoestinguente con unottima resistenza meccanica e termica
- Il nucleo magnetico è in ferro silicio a grani orientati
- A richiesta rapporto di trasformazione X/1A.
CARATTERISTICHE TECNICHE
- Tensione di prova: 3 kV V AC (1 min)
- Frequenza: 50-60 Hz
- Fattore di sicurezza: Fs < 5
- Tensione di rete max: 720 V
- Intensità termica nominale di corto circuito: Ith=60 In
- Intensità dinamica nominale: Idin=2,5 Ith
- Corrente di Sovraccarico: 1,2 In
- Temperatura di funzionamento: Da -10 °C a +50 °C
- Installazione: Fissaggio su pannello
- Barra interna: 112 x 25 mm
RIFERIMENTI NORMATIVI
- IEC 185
- UNE EN 60044-1
- IEC 801/1-3.4
- IEC 1010
- EN 50081-82
- VDE 0414
- BS 3938
- DIN 57414
ATTENZIONE
- La portata deve corrispondere tassativamente al fondo scala dello strumento.
- Il trasformatore amperometrico non è idoneo alla misurazione di correnti inferiori al 10% della portata del TA.
