Descrizione

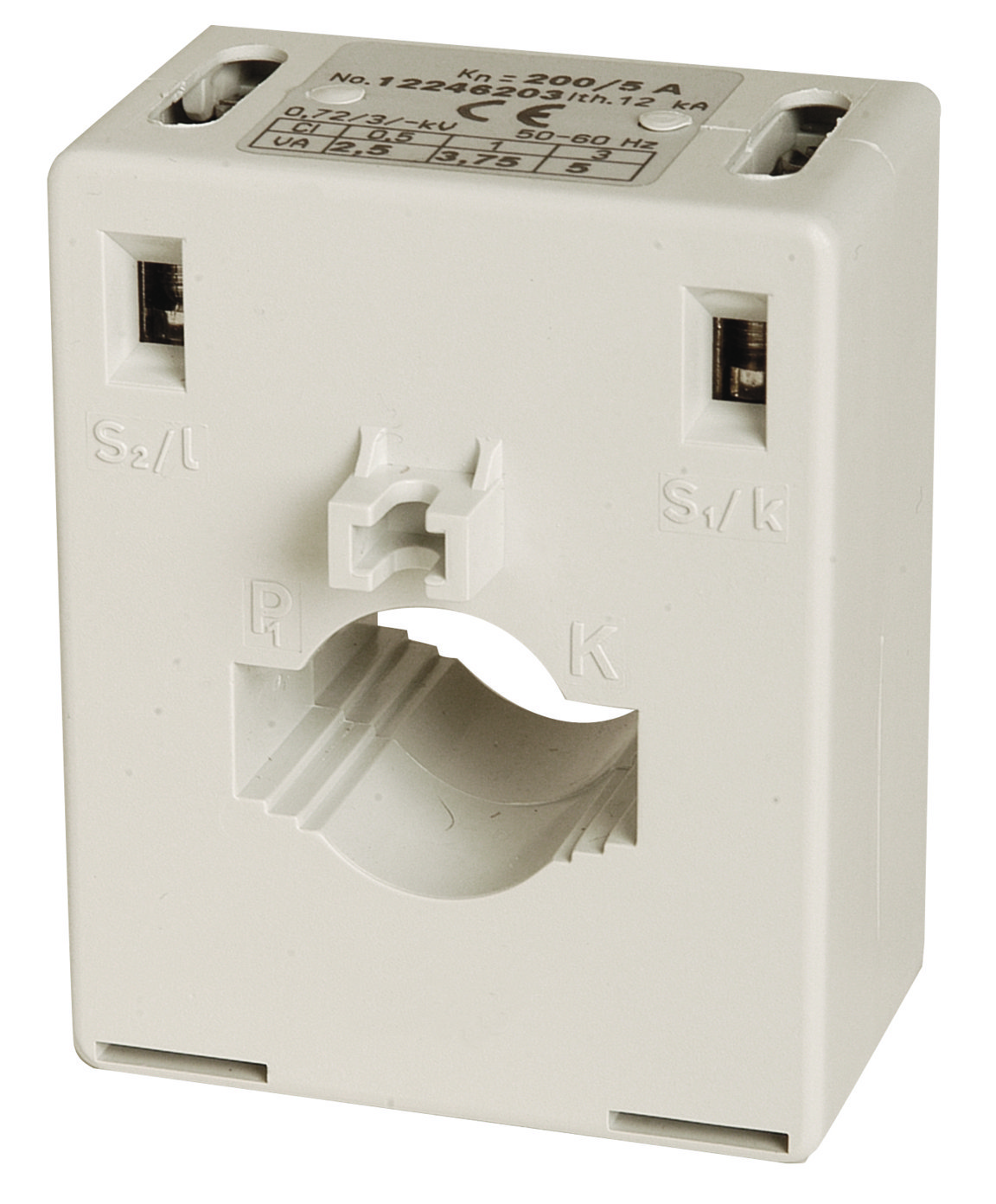

Trasformatori amperometrici a barra/cavo passante.
- Terminali di connessione del secondario in ottone nichelato
- Il materiale del contenitore è autoestinguente con unottima resistenza meccanica e termica
- Il nucleo magnetico è in ferro silicio a grani orientati
- L’ ampia gamma da 40 a 250 A unita alla possibilità di avere il secondario sia da 1 che da 5 A e le possibilità di inserire nel primario qualsiasi dimensione di cavi o barre di misura standard, soddisfa tutte le più svariate esigenze di installazione
- A richiesta rapporto di trasformazione X/1A.
- A richiesta adattatore DIN (optional).
CARATTERISTICHE TECNICHE
- Tensione di prova: 3 kV V AC (1 min)
- Frequenza: 50-60 Hz
- Fattore di sicurezza: Fs < 5
- Tensione di rete max: 720 V
- Intensità termica nominale di corto circuito: Ith in funzione della barra
- Intensità dinamica nominale: Idin = 2,5 Ith
- Corrente di Sovraccarico: 1,2 In
- Temperatura di funzionamento: Da -10 °C a +50 °C
- Installazione: Tramite staffe / barra DIN

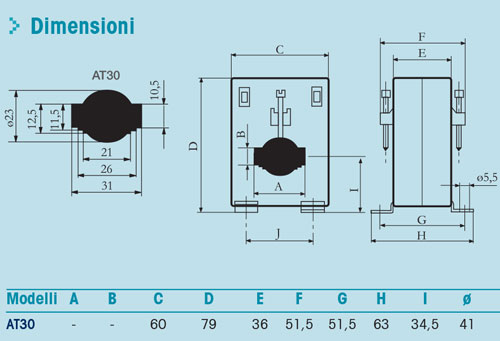

- Dimensioni inserimento primario:
- Barra : 30mm x 10mm
- Cavo : diam. 22 mm
RIFERIMENTI NORMATIVI
- IEC 185
- UNE EN 60044-1
- IEC 801/1-3.4
- IEC 1010
- EN 50081-82
- VDE 0414
- BS 3938
- DIN 57414
ATTENZIONE
- La portata deve corrispondere tassativamente al fondo scala dello strumento.
- Il trasformatore amperometrico non è idoneo alla misurazione di correnti inferiori al 10% della portata del TA
