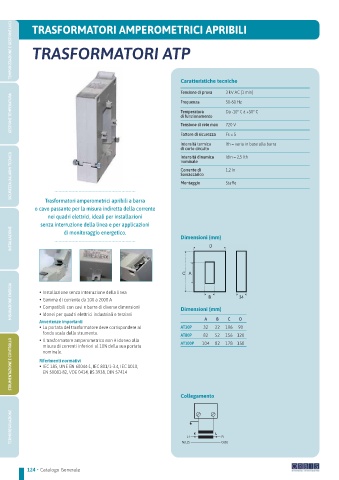

Page 126 - Catalgogo GENERALE 2026

TEMPORIZZAZIONE E GESTIONE LUCI TRASFORMATORI ATP
TRASFORMATORI AMPEROMETRICI APRIBILI

Caratteristiche tecniche

Tensione di prova 3 kV AC (1 min)
GESTIONE TEMPERATURA Temperatura Da -10° C a +50° C
Frequenza
50-60 Hz
di funzionamento
Tensione di rete max
Fattore di sicurezza 720 V
Fs < 5
Intensità termica Ith = varia in base alla barra
di corto circuito Idin = 2,5 Ith
SICUREZZA (ALLARMI TECNICI) Corrente di 1,2 In
Intensità dinamica
nominale

Sovraccarico
Staff e
Montaggio

Trasformatori amperometrici apribili a barra
o cavo passante per la misura indiretta della corrente
nei quadri elettrici, ideali per installazioni
senza interruzione della linea e per applicazioni
INSTALLAZIONE di monitoraggio energetico. Dimensioni (mm)

MISURAZIONE ENERGIA % Installazione senza interruzione della linea Dimensioni (mm)

% Gamma di corrente da 100 a 2000 A
% Compatibili con cavi e barre di diverse dimensioni
% Idonei per quadri elettrici industriali e terziari
Avvertenze importanti A B C D
% La portata del trasformatore deve corrispondere al AT30P 32 22 106 90
fondo scala dello strumento.
AT80P 104 52 156 120
82
STRUMENTAZIONE E CONTROLLO Riferimenti normativi
% Il trasformatore amperometrico non è idoneo alla
178 150
82
AT100P
misura di correnti inferiori al 10% della sua portata
nominale.
% IEC 185, UNE EN 60044-1, IEC 801/1-3.4, IEC 1010,
EN 50081-82, VDE 0414, BS 3938, DIN 57414
Collegamento

TERMOREGOLAZIONE

124 • Catalogo Generale
