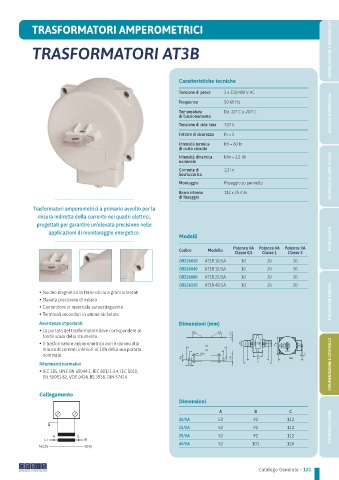

Page 123 - Catalgogo GENERALE 2026

TEMPORIZZAZIONE E GESTIONE LUCI
TRASFORMATORI AMPEROMETRICI

TRASFORMATORI AT3B

Caratteristiche tecniche

Tensione di prova 3 x 230/400 V AC
GESTIONE TEMPERATURA
Frequenza 50-60 Hz
Temperatura Da -10° C a +50° C
di funzionamento
Tensione di rete max 720 V
Fattore di sicurezza Fs < 5
Intensità termica Ith = 60 In
di corto circuito
Intensità dinamica Idin = 2,5 Ith
nominale
Corrente di 1,2 In
Sovraccarico SICUREZZA (ALLARMI TECNICI)
Montaggio Fissaggio su pannello
Barra interna 112 x 25 mm

di fissaggio
Trasformatori amperometrici a primario avvolto per la
misura indiretta della corrente nei quadri elettrici,
progettati per garantire un’elevata precisione nelle
applicazioni di monitoraggio energetico.
Modelli INSTALLAZIONE

Potenza VA Potenza VA Potenza VA
Codice Modello
Classe 0,5 Classe 1 Classe 3
OB526020 AT3B 10/5A 10 20 30
OB526040 AT3B 15/5A 10 20 30
OB526080 AT3B 25/5A 10 20 30
OB526120 AT3B 40/5A 10 20 30
% Nucleo magnetico in ferro-silicio a grani orientati
% Elevata precisione di misura MISURAZIONE ENERGIA
% Contenitore in materiale autoestinguente
% Terminali secondari in ottone nichelato
Avvertenze importanti Dimensioni (mm)
% La portata del trasformatore deve corrispondere al
fondo scala dello strumento.
STRUMENTAZIONE E CONTROLLO
% Il trasformatore amperometrico non è idoneo alla
misura di correnti inferiori al 10% della sua portata
nominale.
Riferimenti normativi

% IEC 185, UNE EN 60044-1, IEC 801/1-3.4, IEC 1010,
EN 50081-82, VDE 0414, BS 3938, DIN 57414

Collegamento
Dimensioni
A B C
10/5A 52 92 112
15/5A 52 92 112 TERMOREGOLAZIONE
25/5A 52 92 112
40/5A 52 101 126
