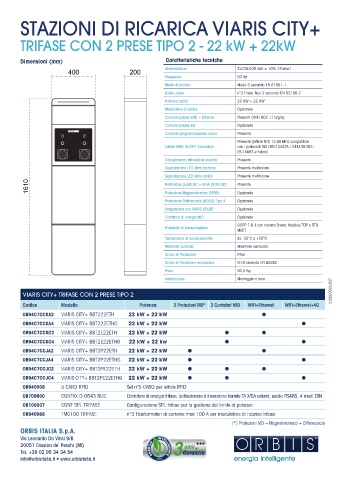

Page 4 - Depliant Viaris City+
P. 4

STAZIONI DI RICARICA VIARIS CITY+


        TRIFASE CON 2 PRESE TIPO 2 - 22 kW + 22kW



        Dimensioni (mm)                                    Caratteristiche tecniche
                                                           Alimentazione            3x230/400 VAC ± 10% 3P+N+T
                                                           Frequenza                50 Hz
                                                           Modo di ricarica         Modo 3 secondo EN 61851-1
                                                           Uscita prese             n°2 Prese Tipo 2 secondo EN 62196-2
                                                           Potenza uscite           22 KW + 22 KW
                                                           Modulatore di carica     Opzionale
                                                           Comunicazione WiFi + Ethernet  Presenti (WiFi 802.11 b/g/n)
                                                           Comunicazione 4G         Opzionale
                                                           Controllo programmazione oraria  Presente
                                                                                    Presente (lettore NFC 13,56 MHz compatibile
                                                           Lettore RFID ON/OFF Caricatore  con i protocolli ISO / IEC14443A / 14443B ISO /
                                                                                    IEC15693 e Felica)
                                                           Collegamento attivazione esterna  Presente
                                                           Segnalazione LED stato stazione  Presente multicolore
                                                           Segnalazione LED stato carica  Presente multicolore
                                                           Protezione guasti DC > 6mA (RDC-DD)    Presente
                                                           Protezione Magnetotermica (MCB)   Opzionale
                                                           Protezione Differenziale (RCCB) Tipo A   Opzionale
                                                           Integrazione con VIARIS SOLAR    Opzionale
                                                           Contatore di energia MID   Opzionale
                                                                                    OCPP 1.6 J con ricarica Smart, Modbus TCP e RTU.
                                                           Protocollo di comunicazione
                                                                                    MQTT
                                                           Temperatura di funzionamento  da -30°C a +50°C
                                                           Materiale custodia       Alluminio verniciato
                                                           Grado di Protezione      IP54
                                                           Grado di Protezione meccanica  IK10 secondo EN 62262
                                                           Peso                     30,4 Kg
                                                           Installazione            Montaggio a terra
                                                                                                                      2.000/0923/037

         VIARIS CITY+ TRIFASE CON 2 PRESE TIPO 2
         Codice        Modello                    Potenza     2 Protezioni MD*  2 Contatori MID  WiFi+Ethernet  WiFi+Ethernet+4G
         OB94C7CCKA2   VIARIS CITY+ BBT222ETH  22 kW + 22 kW                                 ●
         OB94C7CCKA4   VIARIS CITY+ BBT222ETHG  22 kW + 22 kW                                              ●
         OB94C7CCKC2   VIARIS CITY+ BBT2E22ETH  22 kW + 22 kW                   ●            ●
         OB94C7CCKC4   VIARIS CITY+ BBT2E22ETHG  22 kW + 22 kw                  ●                          ●
         OB94C7CCJA2   VIARIS CITY+ BBT2P22ETH  22 kW + 22 kW      ●                         ●
         OB94C7CCJA4   VIARIS CITY+ BBT2P22ETHG  22 kW + 22 kW     ●                                       ●
         OB94C7CCJC2   VIARIS CITY+ BBT2PE22ETH  22 kW + 22 kW     ●            ●            ●
         OB94C7CCJC4   VIARIS CITY+ BBT2PE22ETHG  22 kW + 22 kW    ●            ●                          ●
         OB940008      5 CARD RFID            Set n°5 CARD per lettore RFID
         OB709600      CONTAX D-0643 BUS      Contatore di energia trifase, bidirezionale a inserzione tramite TA X/5A esterni, uscita RS485, 4 mod. DIN
         OB100007      CONF SPL TRIFASE       Configurazione SPL trifase per la gestione del limite di potenza
         OB940068      TMC100 TRIFASE         n°3 Trasformatori di corrente max 100 A per modulatore di ricarica trifase
                                                                                   (*) Protezioni MD = Magnetotermico + Differenziale
