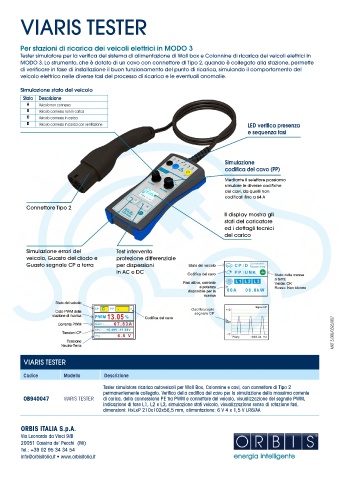

VIARIS TESTER

Per stazioni di ricarica dei veicoli elettrici in MODO 3
Tester simulatore per la verifica del sistema di alimentazione di Wall box e Colonnine di ricarica dei veicoli elettrici in
MODO 3. Lo strumento, che è dotato di un cavo con connettore di Tipo 2, quando è collegato alla stazione, permette
di verificare in fase di installazione il buon funzionamento del punto di ricarica, simulando il comportamento del
veicolo elettrico nelle diverse fasi del processo di ricarica e le eventuali anomalie.

Simulazione stato del veicolo
Stato Descrizione
A Veicolo non connesso
B Veicolo connesso non in carica
C Veicolo connesso in carica
D Veicolo connesso in carica con ventilazione LED verifica presenza
e sequenza fasi

Simulazione
codifica del cavo (PP)

Mediante il selettore possiamo
simulare le diverse codifiche
dei cavi, da quelli non
codificati fino a 64 A
Connettore Tipo 2
Il display mostra gli
stati del caricatore
ed i dettagli tecnici
del carico

Simulazione errori del Test intervento
veicolo, Guasto del diodo e protezione differenziale
Guasto segnale CP a terra per dispersioni
in AC e DC

Oscilloscopio
segnale CP
MKT 3.000/0323/007

VIARIS TESTER

Codice Modello Descrizione
Tester simulatore ricarica autoveicoli per Wall Box, Colonnine e cavi, con connettore di Tipo 2
permanentemente collegato. Verifica della codifica del cavo per la simulazione della massima corrente
OB940047 VIARIS TESTER di carica, della connessione PE tra PWM e connettore del veicolo, visualizzazione del segnale PWM,
indicazione di fase L1, L2 e L3, simulazione stati veicolo, visualizzazione senso di rotazione fasi,
dimensioni: HxLxP 210x102x56,5 mm, alimentazione: 6 V 4 x 1,5 V LR6/AA

ORBIS ITALIA S.p.A.
Via Leonardo da Vinci 9/B
20051 Cassina de’ Pecchi (Mi)
Tel.: +39 02 95 34 34 54
info@orbisitalia.it • www.orbisitalia.it
