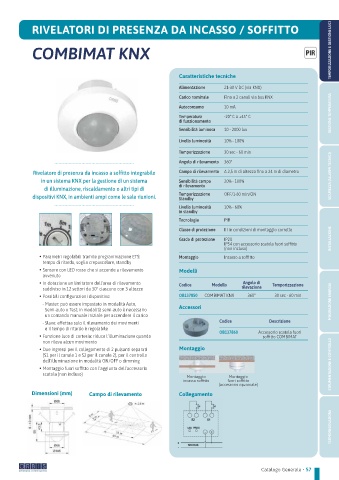

Page 59 - Catalgogo GENERALE 2026

RIVELATORI DI PRESENZA DA INCASSO / SOFFITTO

COMBIMAT KNX TEMPORIZZAZIONE E GESTIONE LUCI

Caratteristiche tecniche

Alimentazione 21-30 V DC (via KNX)
GESTIONE TEMPERATURA
Carico nominale Fino a 2 canali via bus KNX
Autoconsumo 10 mA
Temperatura -20° C a +45° C
di funzionamento
Sensibilità luminosa 10 - 2000 lux
Livello luminosità 10% - 100%

Temporizzazione 30 sec - 60 min
Angolo di rilevamento 360°

Rivelatore di presenza da incasso a soffitto integrabile Campo di rilevamento A 2,5 m di altezza fi no a 24 m di diametro SICUREZZA (ALLARMI TECNICI)
in un sistema KNX per la gestione di un sistema Sensibilità campo 20% - 100%
di rilevamento
di illuminazione, riscaldamento o altri tipi di
Temporizzazione OFF/1-60 min/ON
dispositivi KNX, in ambienti ampi come le sale riunioni. Standby
Livello luminosità 10% - 60%
in standby
Tecnologia PIR
Classe di protezione III in condizioni di montaggio corrette
Grado di protezione IP20 INSTALLAZIONE
IP54 con accessorio scatola fuori soffi tto
(non incluso)
% Parametri regolabili tramite programmazione ETS: Montaggio Incasso a soffi tto
tempo di ritardo, soglia crepuscolare, standby
% Sensore con LED rosso che si accende a rilevamento Modelli
avvenuto
% In dotazione un limitatore dell’area di rilevamento Codice Modello Angolo di Temporizzazione
suddiviso in 12 settori da 30° ciascuno con 3 altezze rilevazione
% Possibili confi gurazioni dispositivo: OB137850 COMBIMAT KNX 360° 30 sec - 60 min
- Master: può essere impostato in modalità Auto, MISURAZIONE ENERGIA
Semi-auto o Test; in modalità semi-auto è necessario Accessori
un comando manuale iniziale per accendere il carico
- Slave: eff ettua solo il rilevamento dei movimenti Codice Descrizione
e il tempo di ritardo è regolabile
OB137860 Accessorio scatola fuori
% Funzione luce di cortesia: riduce l’illuminazione quando soffi tto COMBIMAT
non rileva alcun movimento
% Due ingressi per il collegamento di 2 pulsanti separati Montaggio
(S1 per il canale 1 e S2 per il canale 2), per il controllo
dell’illuminazione in modalità ON/OFF o dimming STRUMENTAZIONE E CONTROLLO
% Montaggio fuori soffi tto con l’aggiunta dell’accessorio
scatola (non incluso)
Montaggio Montaggio
incasso soffi tto fuori soffi tto
(accessorio opzionale)
Dimensioni (mm) Campo di rilevamento Collegamento

TERMOREGOLAZIONE
