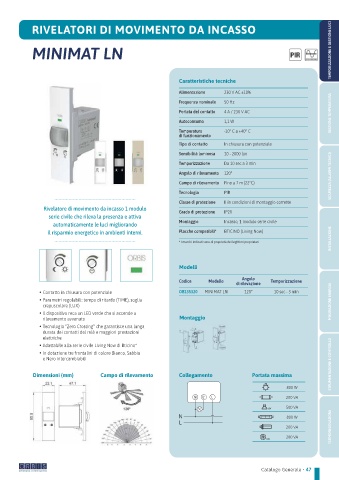

Page 49 - Catalgogo GENERALE 2026

TEMPORIZZAZIONE E GESTIONE LUCI
RIVELATORI DI MOVIMENTO DA INCASSO

MINIMAT LN

Caratteristiche tecniche

Alimentazione 230 V AC ±10%
GESTIONE TEMPERATURA
Frequenza nominale 50 Hz
Portata del contatto 4 A / 230 V AC
Autoconsumo 1,1 W
Temperatura -10° C a +40° C
di funzionamento
Tipo di contatto In chiusura con potenziale
Sensibilità luminosa 10 - 2000 lux
SICUREZZA (ALLARMI TECNICI)
Temporizzazione Da 10 sec a 3 min

Angolo di rilevamento 120°
Campo di rilevamento Fino a 7 m (22°C)
Tecnologia PIR
Classe di protezione II in condizioni di montaggio corrette
Rivelatore di movimento da incasso 1 modulo
Grado di protezione IP20
serie civile che rileva la presenza e attiva
Montaggio Incasso, 1 modulo serie civile
automaticamente le luci migliorando
INSTALLAZIONE
il risparmio energetico in ambienti interni. Placche compatibili* BTICINO (Living Now)
* I marchi indicati sono di proprietà dei legittimi proprietari

Modelli

Angolo
Codice Modello Temporizzazione
di rilevazione
% Contatto in chiusura con potenziale OB135320 MINIMAT LN 120° 10 sec - 3 min
% Parametri regolabili: tempo di ritardo (TIME), soglia MISURAZIONE ENERGIA
crepuscolare (LUX)
% Il dispositivo reca un LED verde che si accende a
rilevamento avvenuto Montaggio
% Tecnologia “Zero Crossing” che garantisce una lunga
durata dei contatti del relè e maggiori prestazioni
elettriche
STRUMENTAZIONE E CONTROLLO
% Adattabile alla serie civile Living Now di Bticino*
% In dotazione tre frontalini di colore Bianco, Sabbia
e Nero intercambiabili

Dimensioni (mm) Campo di rilevamento Collegamento Portata massima

800 W
200 VA
500 VA
800 W
200 VA TERMOREGOLAZIONE

200 VA
