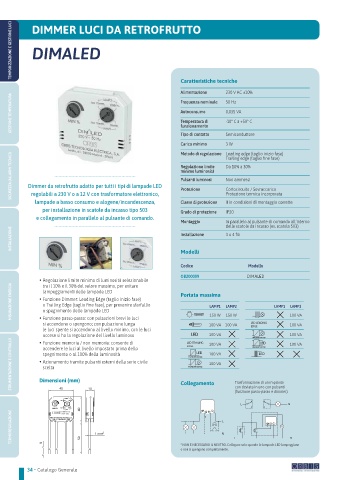

TEMPORIZZAZIONE E GESTIONE LUCI DIMALED
DIMMER LUCI DA RETROFRUTTO

Caratteristiche tecniche

Alimentazione 230 V AC ±10%
GESTIONE TEMPERATURA Autoconsumo 0,035 VA
Frequenza nominale
50 Hz

-10° C a +50° C
Temperatura di
funzionamento
Tipo di contatto Semiconduttore
Carico minimo 3 W
Metodo di regolazione Leading edge (taglio inizio fase)
SICUREZZA (ALLARMI TECNICI) Dimmer da retrofrutto adatto per tutti i tipi di lampade LED Regolazione limite Da 10% a 30%
Trailing edge (taglio fi ne fase)
minimo luminosità
Non ammessi
Pulsanti luminosi
regolabili a 230 V o a 12 V con trasformatore elettronico,
Protezione termica incorporata
lampade a basso consumo e alogene/incandescenza, Protezione Cortocircuito / Sovraccarico
Classe di protezione
II in condizioni di montaggio corrette
per installazione in scatole da incasso tipo 503 Grado di protezione IP20
e collegamento in parallelo al pulsante di comando.
Montaggio In parallelo al pulsante di comando all’interno
delle scatole da incasso (es. scatola 503)
INSTALLAZIONE Installazione 3 o 4 fi li

Modelli

Codice Modello
OB200009 DIMALED
% Regolazione limite minimo di luminosità selezionabile
MISURAZIONE ENERGIA % Funzione Dimmer: Leading Edge (taglio inizio fase) Portata massima LAMP2 LAMP1 LAMP2
tra il 10% e il 30% del valore massimo, per evitare
lampeggiamenti delle lampade LED
o Trailing Edge (taglio fi ne fase), per prevenire sfarfallio
LAMP1
o spegnimento delle lampade LED
150 W
150 W
% Funzione passo-passo: con pulsazioni brevi le luci
si accendono o spengono; con pulsazione lunga 100 VA 100 VA 100 VA
100 VA
le luci spente si accendono al livello minimo, con le luci
accese si ha la regolazione del livello luminoso 100 VA 100 VA
STRUMENTAZIONE E CONTROLLO % Azionamento tramite pulsanti esterni della serie civile 100 VA
% Funzione memoria / non memoria: consente di
100 VA
100 VA
accendere le luci al livello impostato prima dello
spegnimento o al 100% della luminosità
100 VA
scelta
Dimensioni (mm)
Collegamento
Trasformazione di un impianto
con deviata in uno con pulsanti
(funzione passo-passo e dimmer).
TERMOREGOLAZIONE

* NON È NECESSARIO IL NEUTRO. Collegare solo quando le lampade LED lampeggiano
o non si spengono completamente.
