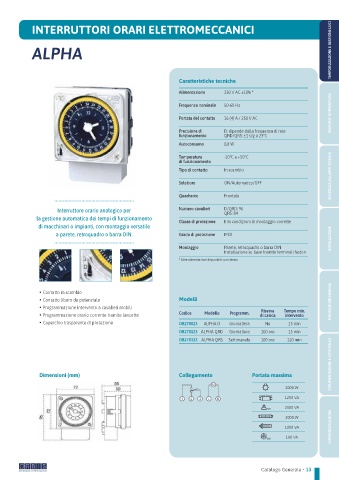

Page 15 - Catalgogo GENERALE 2026

TEMPORIZZAZIONE E GESTIONE LUCI
INTERRUTTORI ORARI ELETTROMECCANICI

ALPHA

Caratteristiche tecniche

Alimentazione 230 V AC ±10% *
GESTIONE TEMPERATURA
Frequenza nominale 50-60 Hz

Portata del contatto 16 (4) A / 250 V AC
Precisione di D: dipende dalla frequenza di rete
funzionamento QRD/QRS: ±1 s/g a 23°C
Autoconsumo 0,8 W
SICUREZZA (ALLARMI TECNICI)
Temperatura -10°C a +50°C
di funzionamento
Tipo di contatto In scambio

Selettore ON/Automatico/OFF
Quadrante Frontale

Interruttore orario analogico per Numero cavalieri D/QRD: 96
QRS: 84
la gestione automatica dei tempi di funzionamento
Classe di protezione II in condizioni di montaggio corrette
di macchinari o impianti, con montaggio versatile
a parete, retroquadro o barra DIN. Grado di protezione IP20 INSTALLAZIONE

Montaggio Parete, retroquadro o barra DIN
Installazione su base tramite terminali faston
* Altre alimentazioni disponibili su richiesta

% Contatto in scambio
% Contatto libero da potenziale Modelli MISURAZIONE ENERGIA
% Programmazione intervento a cavalieri mobili Riserva Tempo min.
% Programmazione orario corrente tramite lancette Codice Modello Programm. di carica intervento
% Coperchio trasparente di protezione OB270023 ALPHA D Giornaliera No 15 min
OB270123 ALPHA QRD Giornaliera 100 ore 15 min
OB270323 ALPHA QRS Settimanale 100 ore 120 min
STRUMENTAZIONE E CONTROLLO

Dimensioni (mm) Collegamento Portata massima

2000 W
1200 VA
2000 VA
2000 W
1000 VA TERMOREGOLAZIONE

100 VA
